- 適用范圍
-

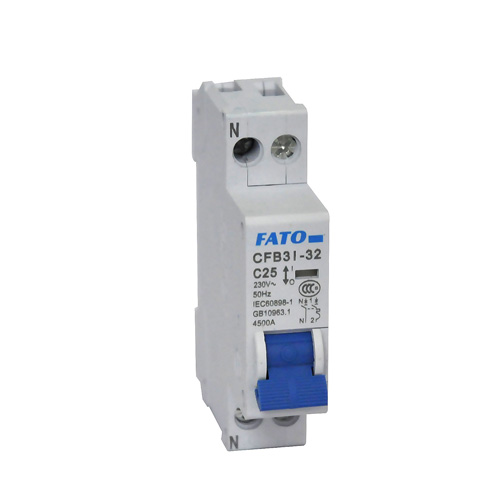

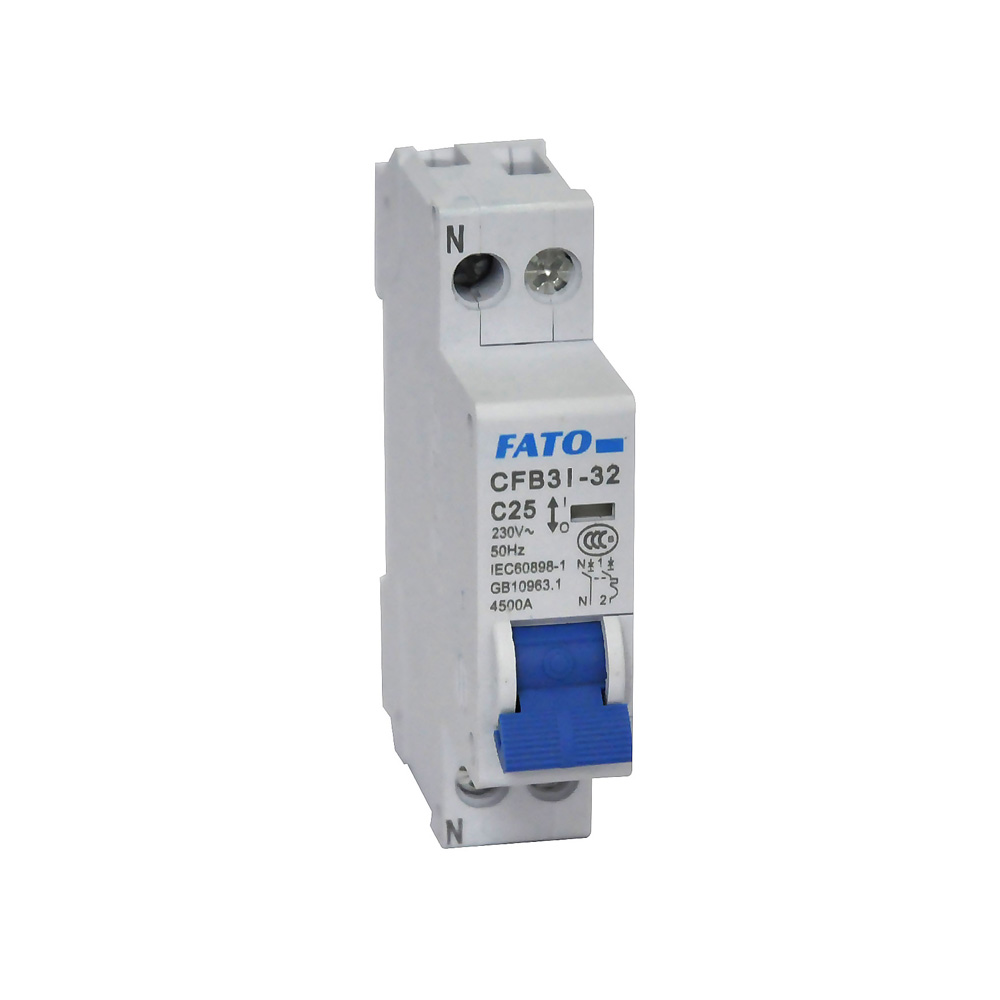

CFB31-32小型斷路器適用于交流50Hz,額定電壓230V,額定電流至32A線路中作過載和短路保護之用,也可以在正常情況下作為線路的不頻繁操作轉換之用。
該斷路器是2極(相線+中性線)斷路器,體積小巧,能同時切斷相線和中性線,使用安全,避免了使用單極斷路器相線與中性線接反或中性線相對電位偏高造成的人身觸電、電氣火災帶來的危險,適用于商業辦公樓、民用住宅及其類似建筑物等場所。
產品符合標準:IEC60898-1、GB/T10963.1。

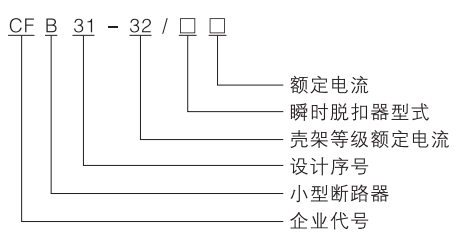

- 型號含義
-
- 工作條件
-
● 海拔高度:安裝地點的海拔不超過2000m。
● 周?chē)諝鉁囟龋褐車諝鉁囟壬舷逓?40℃,24h內其平均值不超過+35℃,周?chē)諝鉁囟认孪逓?5℃。
● 大氣條件:安裝地點的空氣相對濕度在最高溫度為+40℃ 時不超過50%,在較低溫度下可以有較高的相對濕度,最濕月的月平均最低溫度不超過 +25℃ ,該月的平均最大相對濕度不超過90%對由于溫度變化偶爾產生的凝露應采取相應措施。
● 污染等級:2級;
● 安裝類別:Ⅱ、Ⅲ類。
● 安裝型式:采用TH35-7.5型安裝軌安裝;
● 安裝角度:安裝面與垂直面的傾斜度不超過5°。
- 結構特征
-
CFB31-32小型斷路器由塑料外殼、過電流脫扣器、操作機構、觸頭及滅弧系統等組成。外殼采用高強度、阻燃的塑料壓制。
該2極(1P+N)斷路器,采用雙斷點結構,在相極上裝有過電流脫扣器,中性極上則無。斷路器的寬度為18mm,與普通2極斷路器相比具有體積小、價格低的有點,適用于住宅配電系統。
